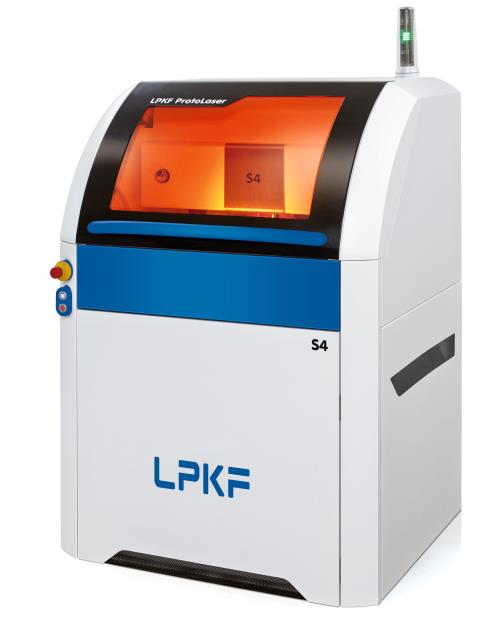

ProtoLaser S4

LPKF ProtoLaser S4 är ett värdefullt verktyg i elektronik laboratoriet. Den producerar exakta, fina strukturer och kan genom en speciell process friställa stora ytor. Läs mer »
Skicka offertförfrågan

  • Mer info


    • LPKF ProtoLaser S4 använder den nya LPKF designen. Den kombinerar en hög kvalitet med smarta lösningar för drift och underhåll. Som option kan styrning-PC integreras.

    • Integrerad ekonomi
      LPKF ProtoLaser S4 är ett värdefullt verktyg i elektronik laboratoriet. Den producerar exakta, fina strukturer och kan genom en speciell process friställa stora ytor. Lasermetoden kräver inga masker och verktyg för att producera enstaka detaljer eller individuella markeringar.

    • Utökat processfönster

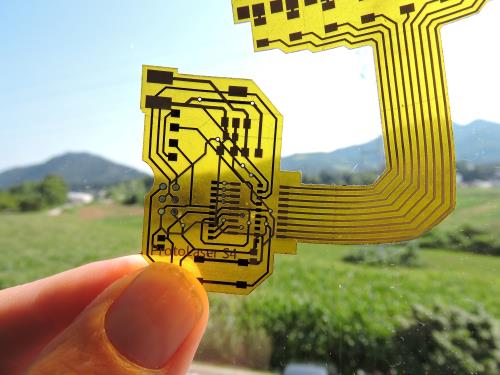

      Övergången till en grön laser-våg öppnar processfönstret. Med en grön laser minskar känsligheten avservärt hos substrater för brännskador. ProtoLaser bearbetar också säkert metallskikt med upp till 6 µm tjock inhomogenitet - som till exempel där hela ytan är metalliserad efter galvanisk genomplätering. ProtoLaser S4 kan skära styva och flexibla substrater upp tll en tjocklek på 0,8 mm.

    • Vision-system
      Ett nyligen utformat kamera- och bildigenkänningssystem är optimerat för att uppfylla kraven i PCB-prototyping. Det nya visionsystemet accelererar produktionsprocessen med en högre upplösning och snabbare igenkännings-algoritmer.

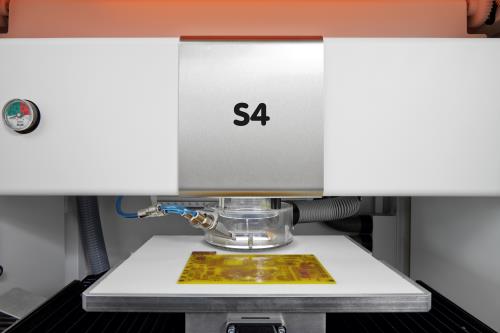

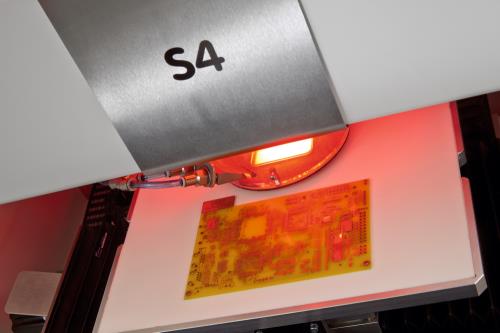

      Lasersystemet ProtoLaser S4 strukturerar kompletta PCB i minuter. Med den kompakta enheten kan olika layouter snabbt och enkelt testas, prototyper och även kortsiktiga småserier tillverkas. LPKF ProtoLaser S4 är helt utan kemikalier och är speciellt lätt att använda.
      LPKF ProtoLaser S4 överstäffar mekniska system i precision och är idealisk för RF- och mikrovågsboards samt digitala och analoga kretsar. Resultatet är en exakt geometri på olika substrater, såsom till exempel aluminiumbeskiktade PET-folie, kopparbelagda FR4 eller keramik och RF-substrater. Dubbelsidiga mönsterkort positioneras automatiskt med hjälp av kamerasystemet och passmärken.

    • Optimerad för mönsterkortsbearbetning
    • Laservågslängd 532 nm (grön)
    • Process-säker
    • Modern design
    • Systemmjukvara CircuitPro


  • Tekniska data


    • Max. materialstorlek och layoutområde: X229 x Y305 x Z10 mm
    • Laser-våglängd: 532 nm
    • Laser-pulsfrekvens: 25 kHz - 300 kHz
    • Struktureringshastighet: 650 mm/s (vid 18 µm Cu på FR4)
    • Diameter fokusserad laserstråle: 23 µm
    • Minsta ledarbanbredd / - avstånd: 75 µm / 25 µm, på laminerat substrate (vid 18 µm)
    • Noggrannhet*: ± 1,98 µm
    • Mått: B910 x H1650 x D795 mm (höjd vid öppen huv 1765 mm)
    • Vikt: 340 kg
    • Nätanslutning: 110 V - 230 V; 1,4 kW
    • Nödvändig tryckluft: min. 6 bar, min. 230 l/min
    • Nödvändiga tillbehör: laserutsug, kompressor, PC

      * Mekanisk upplösning Scanfield

  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    933100 55359
    Lev.artnr:
    10055359
    Pris på förfrågan
  • Dokument

    LPKF katalog (eng) LPKF katalog (eng)
    Produktblad ProtoLaser S4 (eng) Produktblad ProtoLaser S4 (eng)
