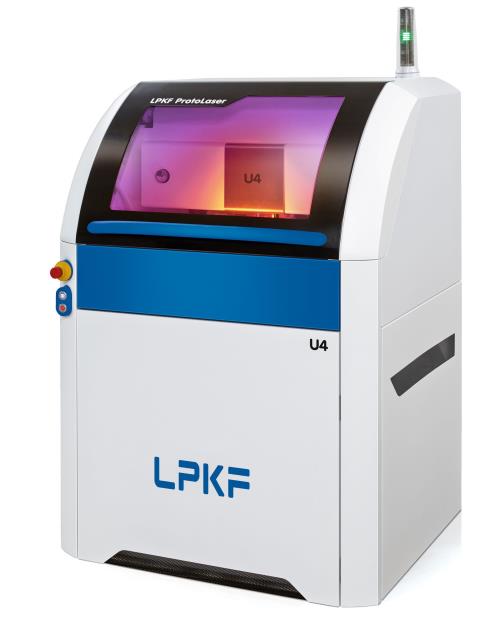

ProtoLaser U4

LPKF ProtoLaser U4 använder en UV-laserkälla. Vid denna våglängd kan många materialgrupper bearbetas bra med lasern - utan ytterligare verktyg, masker eller filmer. Läs mer »
Skicka offertförfrågan

  • Mer info


    • Universellt användbar
      LPKF ProtoLaser U4 använder en UV-laserkälla. Vid denna våglängd kan många materialgrupper bearbetas bra med lasern - utan ytterligare verktyg, masker eller filmer. LPKF ProtoLaser U4 ökar på framgången och utökar utbudet av användningsspektrum med riktade innovationer.

    • Ny design
      ProtoLaser U4 baserad på den nya LPKF-designen. Den kombinerar en hög kvalitet med smarta lösningar för drift och underhåll. Vid ProtoLaser U4 är PC-controllern intergrerad.

    • Stabilisering av Low-Energy-området

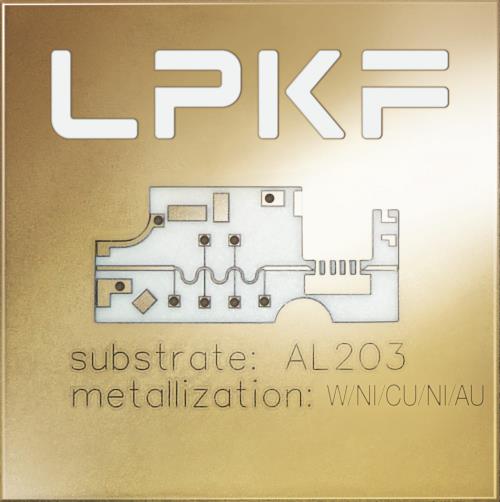

      Fina, känsliga processer kväver inte mycket, men speciellt lite laserenergi. Genom upprepade bearbetningar finns högexakta strukturer på känsliga substrater. Den nya UV-laserkällan är nu stabiliserad över ett brett effektområde. Nu kan ytterligare materialgrupper och tunna skikt säkert processas.

    • Prozess-Tracking
      Ett nytt effektmätfält bestämmer den faktiska lasereffekten i fokusläge och utför denna. Därefter gör LPKF en uppföljning av kundförfråga om exakta är-data skall dokumenteras.

    • Visionsystem
      LPKF ProtoLaser U4 använder ett nytt designat visionsystem som är optimerad för lasermicromaterialbearbetning. Kamera och bildigenkänningsförfarandet letar upp valfria  Fiducials eller geometriska strukturer som skall bearbetas på substratet. En högre upplösning och snabbare igenkänningsalgoritmer påskyndar tillverkningsprocessen.

    • Bredare bearbetningsspektrum tack vare UV-laser
    • Stabiliserar i det lägre effektområdet
    • Effektmätning på substratnivå

      Laserprocessen själv utmärker sig genom en hög flexibilitet och snabb bearbetningsprocess i motsats till konkurrerande processer. Lasern kräver inga förorenande kemikalier, kräver inga masker och reducerar kostnaden för verktygsuppsättningen till ett minimum. Lasern arbetar beröringslöst och kan därför också användas vid känsliga material.

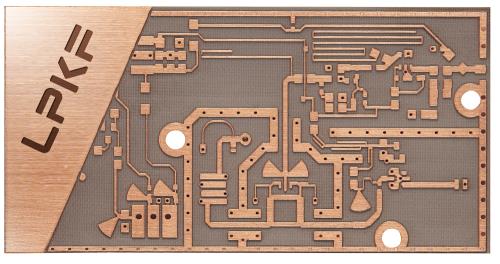

      ProtoLaser U4 kan framställa prototyper vars kvalitet motsvarar de industriella bearbetningsmetoderna eller till och med överstiger dessa. Lasern lämpar sig också för småserier och tillverkning av enskilda komponenter med stor variation.

  • Tekniska data


    • Laserklass: 1
    • Max. materialstorlek och layoutområde: X229 x Y305 x Z10 mm
    • Laser-våglängd: 355 nm
    • Laser-pulsfrekvens: 25 kHz - 300 kHz
    • Struktureringshastighet: 200 mm/s (vid 18 µm Cu på FR4)
    • Skärhastighet: 200 mm/s (0,5 mm FR4) *
    • Diameter fokusserad laserstråle: 20 µm

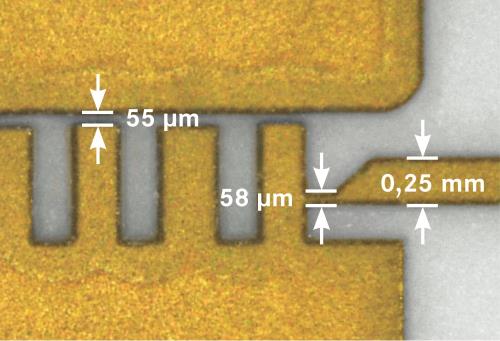

    • Minsta ledarbanbredd / - avstånd: 50 µm / 15 µm (vid 18 µm Cu på FR4)
    • Noggrannhet**: ± 1,98 µm
    • Mått: B910 x H1650 x D795 mm (höjd vid öppen huv 1765 mm)
    • Vikt: 340 kg
    • Nätanslutning: 110 V - 230 V; 1,4 kW
    • Nödvändig tryckluft: min. 6 bar, min. 230 l/min
    • Nödvändiga tillbehör: laserutsug, kompressor, PC

      * Repeternoggrannhet    ** Upplösning i Scanfield

  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    933100 55358
    Lev.artnr:
    10055358
    LPKF ProtoLaser U4 Pris på förfrågan
