LPKF Contac S4

LPKF Contac S4 är speciellt lämpad för professionell genomplätering av mönsterkortsprototyper och småserier. Den förenar olika galvaniska och kemiska processer i ett kompakt säkerhetshölje. Läs mer »
Skicka offertförfrågan

  • Mer info


    • LPKF Contac S4 är speciellt lämpad för professionell genomplätering av mönsterkortsprototyper och småserier. Den förenar olika galvaniska och kemiska processer i ett kompakt säkerhetshölje.

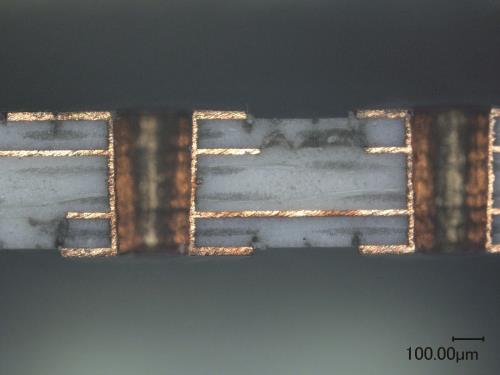

      Mönsterkortet leds genom sex bad i en badkaskad. På detta sätt bildas homogena kopparskikt på väggarna på alla genomgående borrhål, även vid flerlagrade mönsterkort.

      Contac S4 bearbetar upp till åtta lager med ett maximal sidoförhållande av 1:10 (borrdiameter till tjocka laminat). Contac S4 erbjuder ett avslutande tennbad för att skydda ytan och förbättra lödbarheten.

      Optimerade anodplattor och Reverse Pulse Plating ger en säker jämn beskiktning och aktiveringen med Black-Hole-Technology ett integrerat luftflöde och ett process-steg för rengöring av genomgångshålen sörjer för säkrare anslutning till kopparytan utan störande separatskikt.

    • Lätt att använda
      Via den integrerade Touch-skärmen guidas användaren säkert via en assistent och en parameteradministration genom galvaniseringsprocessen. För processen krävs ingen kemisk kunskap, systemet hänvisar själv till nödvändiga servicesteg.



  • Tekniska data


    • LPKF Contac S4
    • Max. materialstorlek: X230 x Y330 mm
    • Max. layoutstorlek: X200 x Y300 mm
    • Reverse Pulse Plating: inställbar
    • Tolerans: ± 2 µm (kopparbeläggning)
    • Håldiameter: ≥ 0,2 mm
    • ViaCleaner: integrerad
    • Kemisk förtenning: integrerad
    • Processtid: ca. 90 - 120 min
    • Elektrisk effektupptagning: 230 V / 50-60 Hz, 0,6 kW
    • Mått: B856 x H446 x D542 mm
    • Vikt: 80 kg tom, 115 kg fylld

  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    933100 55361
    Lev.artnr:
    10055361
    LPKF Contac S4 71.810,00
  • Dokument

    LPKF-katalog (eng) LPKF-katalog (eng)
    Produktblad (eng) Produktblad (eng)
    Pressmeddelande S4 (eng) Pressmeddelande S4 (eng)
