LPKF ProtoMat S104

LPKF ProtoMat S104 för PCB-bearbetning är fullt utrustad för elektroniklaboratoriet. Tack vare den högpresterande spindeln och vakuumbordet är den också lämplig för RF-applikationer och tunna laminat samt substrat med känsliga ytor. Läs mer »
Skicka offertförfrågan

  • Mer info


    • Beskrivning
    • Toppklassmodell med helautomatisk drift
    • Tillgänglig rotationshastighet upp till 100 000 varv/min
    • 20 verktygsbytespositioner
    • Optisk registreringsigenkänning
    • Integrerat vakuumbord
    • Easy-to-use paket
    • Granitbas för högsta noggrannhet

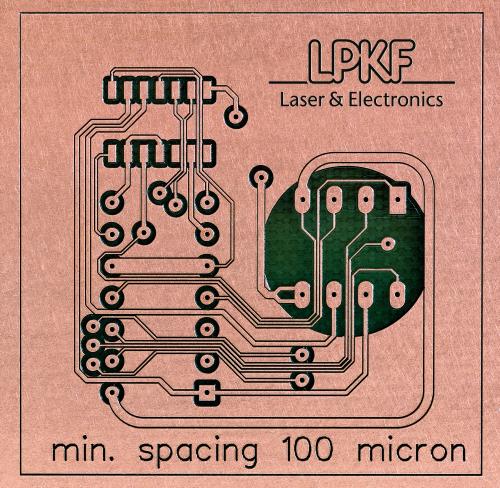

      LPKF ProtoMat S104 för PCB-bearbetning är fullt utrustad för elektroniklaboratoriet. Tack vare den högpresterande spindeln och vakuumbordet är den också lämplig för RF-applikationer och tunna laminat samt substrat med känsliga ytor (ledarbanbredd upp till 100 µm på FR4 18/18 Cu).

      Snabb och exakt

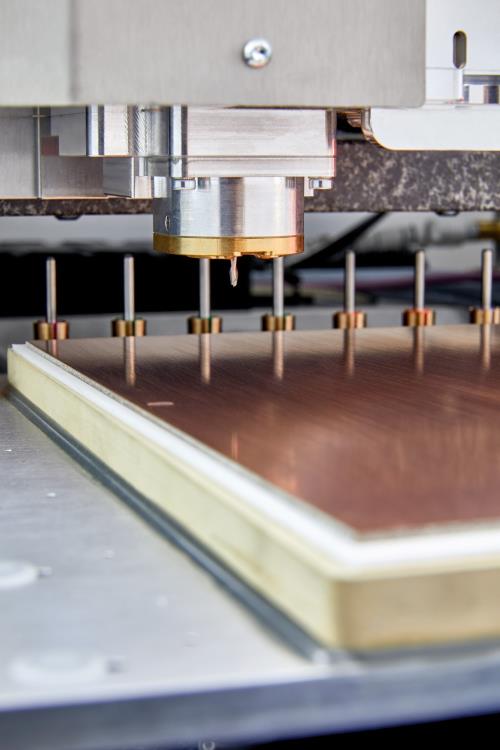

      ProtoMat S104 fungerar särskilt snabbt och exakt med en hastighet på upp till 100 000 varv/min, hög positioneringhastighet och hög mekanisk upplösning. I kombination med maskinens stabila granitbas garanterar detta optimal noggrannhet för borrning och fräsning av jämna, mycket fina strukturer. Den högfrekventa frässpindeln och fräsdjupssensorn är självrengörande och medför lågt underhåll.

      Hel automatisk

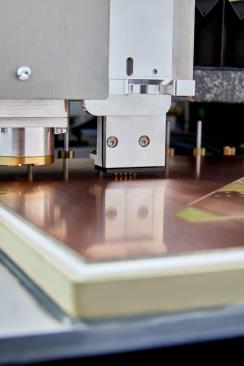

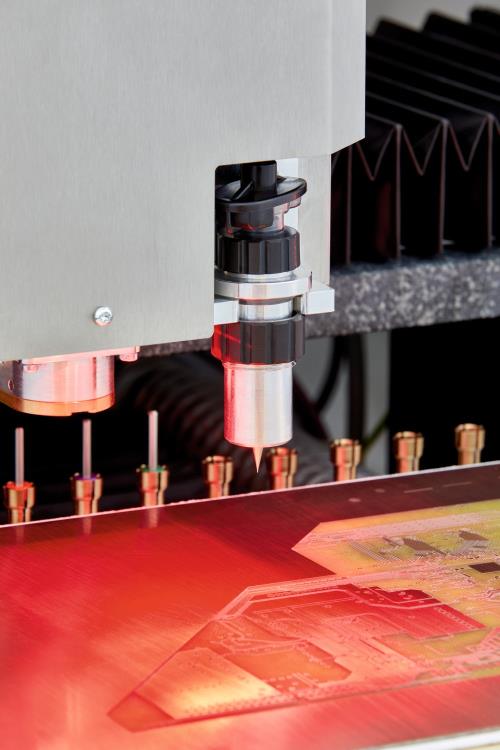

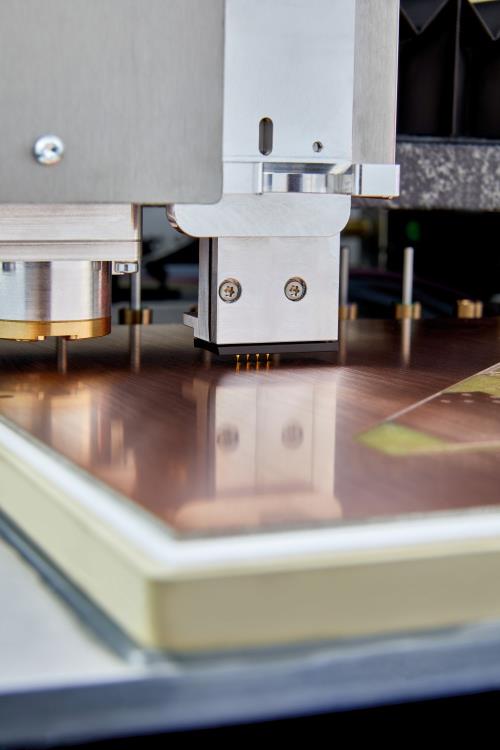

      Easy-to-use paketet gör det enkelt för användaren av ProtoMat S104. Sensor-kontrollerad, material- och koppartjockleken mäts automatiskt och möjliggör exakt beräkning av det önskade fräsdjupet. Maskinen, som är välutrustad med 20 verktygsprositioner, ändrar automatiskt mostvarande verktyg under produktionsprocessen. Beroende av intrångsdjupet genererar de koniska fräsarna olika isoleringskanaler. Den automatiska fräsbreddsjusteringen säkerställer också att fräskonturen har en konstant och korrekt bredd.

      Om så krävs kan den integrerade dispensern sedan applicera lodpasta till pads helt automatiskt. En ytterligare databeräkning är inte nödvänding. Den korta inställningstiden och operatörsfri bearbetning gör det möjligt för användaren att uppnå korta processtider.

      2,5 dimensionell
      Med sin Z-axel drivning är ProtoMat S104 idealisk för bearbetning av frontpaneler och kapslingar eller för djupfräsning i tryckta kretskort. Det är också lätt att maskinera monterade PCB och att producera plastdetaljer.

      Intuitiv: Mjukvara
      Systemmjukvaran i ProtoMat S104 är mycket flexibel och enkel att använda. Mjukvaran är utformad för att möta de speciellt höga kraven för RF-applikationer. Ett parameterbibliotek för olika material stöder användarvänlig drift.

      Nödvändigt tillbehör: dammsugare (933011 4647)

    • Option / tillbehör
      - Kompressor
      - Dammsugare
      - Statusljus


  • Tekniska data


    • Max. materialstorlek: 229 x 305 x 8 mm
    • Upplösning: 0,5 µm
    • Repeternoggrannhet: ± 0,001 mm
    • Noggrannhet vid passhålssystem: ± 0,02 mm
    • Fräsborrspindel: max. 100 000 varv/min, mjukvarustyrd
    • Verktygsbyte: automatiskt, 20 positioner
    • Fräsbreddsinställning: automatisk
    • Verktygsadapter: 3,175 mm (1/8")
    • Borreffekt: 100 lyft/min
    • Körhastighet: max. 150 mm/sek.
    • X/Y-drift: 3-fas-stegmotor
    • Z-drift: 2 x 2-fas-stegmotorer
    • Integrerat vakuumbord
    • Dispenser för lodpasta: > 0,3 mm (lodpasta), > 0,4 mm (pad)
    • Optical Fiducial Recognition (kamera)
    • Mått: B680 x H560 x D800 mm
    • Vikt: 95 kg
    • Strömförsörjning: 90 - 240 V, 50 - 60 Hz, 450 W
    • Tryckluft: 6 bar, 200 l/min (atmosfärs tryck)


  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    933100 66476
    Lev.artnr:
    10066476
    LPKF ProtoMat S104
    max. materialstorlek 229 x 305 x 8 mm
    fräsborrspindel max. 100 000 varv/min
    230.890,00
