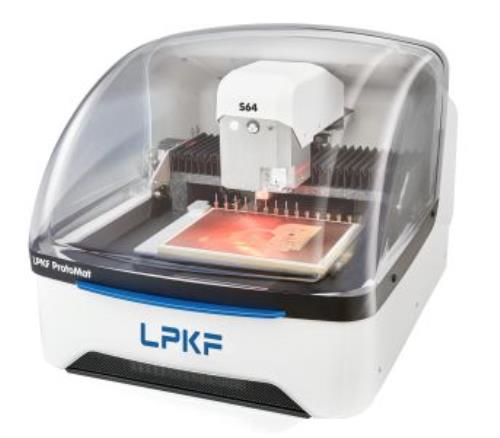

LPKF ProtoMat S64

ProtoMat S64 övertygar med snabbhet och pålitlighet. Höghastigheten hos lågunderhållande frässpindel garanterar produktion av fina konstruktioner upp till 100 µm och möjliggör produktion av multilayers. Läs mer »
Skicka offertförfrågan

  • Mer info


    • Beskrivning
    • Helautomatisk drift inkl. automatisk verktygsbyte
    • Ringa underhåll på höghastighetsfrässpindel
    • Intuitiv, integrerad systemmjukvara
    • Kamerastyrd fiducial märkigenkänning och fräsbreddskontroll
    • Granitbas för högsta noggrannhet

      Grundsystemet för nästan alla PCB prototyping applikationer. ProtoMat S64 övertygar med snabbhet och pålitlighet. Höghastigheten hos frässpindeln garanterar produktion av fina konstruktioner upp till 100 µm och möjliggör produktion av multilayers. Den omfattande utrustningen inklusive dispenser och vakuumbord gör ProtoMat S64 till ett perfekt komplement till alla utvecklingsmiljöer.

      Frässpindel 60 000 varv/min
      Frässpindel med 60 000 varv/min garanterar kortaste bearbetningstider och högsta geometriska noggrannhet. Det är ringa underhåll på grund av den nya pneumatiska självrengöringsfunktionen för frässpindel och fräsdjupsensor. Granitmaskinbasen säkerställer också konsekvent noggranna resultat.

      Automatisk: Verktygsbyte, Fräsbredd justering, Dispensering
      Upp till 15 verktyg - mer om det behövs - kan ändras automatiskt under produktionsprocessen. Beroende av intrångsdjupet genererar de koniska fräsarna olika isoleringskanaler. Den automatiska fräsbreddsjusteringen säkerställer att fräskonturen har konstant bredd. Detta förkortar inställningstiden och möjliggör operativfri prestanda.

      Sensorer i ProtoMat S64 säkerställer optimalt kontrollerat exakt fräsdjup och övervakar också verktygsbytesprocessen.

      Paneldelar kan bearbetas i upp till 2,5 dimensionser. Om det behövs kan den integrerade dispensern helt automatiskt applicera lodpasta till pads. Ytterligare databeräkning är inte nödvändig.

      Integrerad, Intuitiv mjukvara
      Systemmjukvaran är mycket flexibel och lätt att använda. Ett parameterbibliotek för olika material stöder den enkla maskinoperationen. Om så krävs leder den integrerade processguiden användaren steg för steg genom bearbetningsprocessen.


      Nödvändigt tillbehör: dammsugare (933011 4647)

    • Option / tillbehör
      - Kompressor
      - Dammsugare
      - Statusljus




  • Tekniska data


    • Max. materialstorlek: 229 x 305 x 8 mm
    • Upplösning: 0,5 µm
    • Repeternoggrannhet: ± 0,001 mm
    • Noggrannhet vid passhålssystem: ± 0,02 mm
    • Fräsborrspindel: max. 60 000 varv/min, mjukvarustyrd
    • Verktygsbyte: automatiskt, 15 positioner
    • Fräsbreddsinställning: automatisk ± 1 µm
    • Verktygsadapter: 3,175 mm (1/8")
    • Borreffekt: 100 lyft/min
    • Körhastighet (X/Y): max. 150 mm/sek.
    • X/Y-drift: 3-fas-stegmotor
    • Z-drift: 2-fas-stegmotor
    • Integrerat vakuumbord
    • Dispenser för lodpasta: > 0,3 mm (lodpasta), > 0,4 mm (pad)
    • Mått: B680 x H560 x D800 mm
    • Vikt: 95 kg
    • Strömförsörjning: 90 - 240 V, 50 - 60 Hz, 450 W
    • Tryckluft: 6 bar, 200 l/min (atmosfärs tryck)

  • Prisinfo

    Artikelnr: Produktdata: Pris (SEK):
    933100 66474
    Lev.artnr:
    10066474
    LPKF ProtoMat S64
    max. materialstorlek 229 x 305 x 8 mm
    frässpindel max. 60 000 varv/min
    186.890,00
  • Dokument

    LPKF-katalog (eng) LPKF-katalog (eng)
    Produktblad (eng) Produktblad (eng)
    Teknisk guide (eng) Teknisk guide (eng)
  • Media

    Filmer

    LPKF ProtoMat Sx4 serien (273,0Mb)
  • Relaterat

    Dammsugare

    Dammsugare

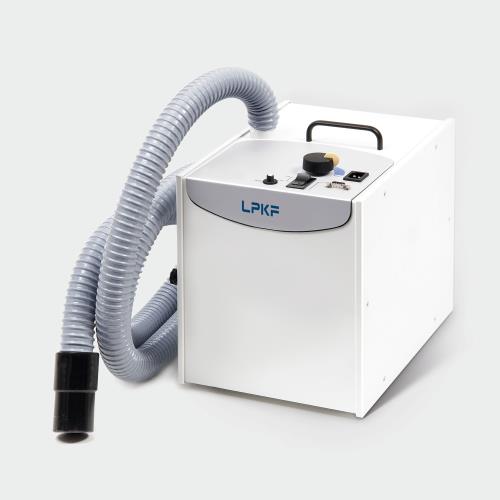

    Dammsugare för LPKF ProtoMat S-serien, ProtoMat E33 och LPKF ProConduct kännetecknas av en automatisk on/off-funktion samt en mjukvara för vakuumövervakning.
